耐熱ソルダーレジストインキ
TAINEX HRS-1-5W アルカリ現像型 白色 フレキシブル基板用
熱に強い、曲げても割れない、
高い反射率。
曲げに対する耐久力に優れ、高い反射率を誇るフレキシブル基板用のソルダーレジストインキです。
- 特長 耐熱柔軟性：屈曲状態（曲率半径 R=0.3）での連続加熱、125℃×1000時間後でもクラックなし。
- 特長 高光反射：光反射率70～75％を実現します。
特長 耐熱柔軟性
屈曲状態での連続加熱試験
屈曲率半径 R=0.3 の状態で、125℃で連続加熱を行いました。
屈曲状態で125℃×1000時間の連続加熱後もクラックが入りません。

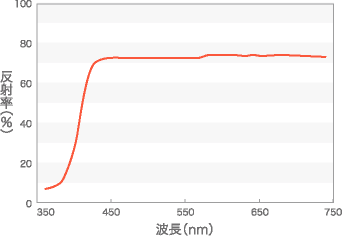

特長 高光反射
| 波長（nm） | 450 | 550 | 650 |
| 反射率（％） | 73 | 74 | 74 |
［ 測定条件 ］
測定器 CM-3600d（コニカミノルタ（株））
方式 SCI
膜厚 20μm
基材 Cu（FPC ; Pl/Cu=25/18μm）
光反射率は70％以上を有します。
■塗膜性能
| 項目 | 試験方法 | HRS-1-5W |
|---|---|---|
| 硬度 | JIS K5600-5-4 | H |
| 付着性 | JIS K5600-5-6 | 分類0 |
| 耐屈曲性 | JIS K5600-5-1 180度曲げ | OK（R=0.3） |
| 耐溶剤性 | イソプロピルアルコール 室温5分浸漬 | OK |
| アセトン 室温5分浸漬 | OK | |
| 耐酸性 | 10％硫酸 室温30分浸漬 | OK |
| 耐アルカリ性 | 5％水酸化ナトリウム 室温5分浸漬 | OK |
| 耐はんだ性 | JIS C6471 260℃×20秒 | OK |
| 耐金めっき性 |
無電解ニッケル金めっき処理 （Ni：3μm、Au：0.05μm |
OK |
| PCT | 121℃×9時間 | OK |
| 光反射率 |
色差計（SCI方式）による測定 （測定範囲 360～740nm） |
70％ （450nm） |
| 輻射率 |
放熱率計による測定 （測定範囲 3～30μm） |
80% |
| 難燃性 | UL94規格 | VTM-0相当 |
■電気的特性
| 項目 | 試験方法 | HRS-1-5W |
|---|---|---|
| 絶縁抵抗 | 初期値 | 4.3×1010Ω |
|
JIS C5016-9-4 に基づく耐湿性 試験実施後、絶縁抵抗値を測定 |
3.3×1010Ω | |
| 表面抵抗 | JIS C6481-5-10 | 1.0×1012Ω |
| 体積抵抗率 | JIS C6481-5-9 | 1.0×1013Ω・cm |
| 耐電圧 |
500V × 1分 通電負荷 （測定膜厚 20μm） |
OK |
| 比誘電率 | JIS C6481（1MHz） | 4.1 |
| 誘電正接 | JIS C6481（1MHz） | 0.04 |
※上記試験結果は参考値であり、規格値ではありません。
