耐熱ソルダーレジストインキ
TAINEX HRS-1-8W アルカリ現像型 白色
熱に強い白。
白色で光反射率が高く、さらに耐熱性に優れるソルダーレジストインキです。
- 特長 高耐熱性：耐熱後の反射率はほとんど変化しません。
- 特長 金めっき耐性：金めっき処理後の加熱でもレジストの変色がほとんどありません。
特長 高耐熱性
膜厚17~20μm時の耐熱後の反射率を比較
| 商品名 |
反射率 （450nm） |
L値 | a値 | b値 |
|---|---|---|---|---|
| 初期 | 90.4 | 94.8 | -1.8 | 1.0 |
| 150℃×10時間 | 75.2 | 91.6 | -2.1 | 8.3 |
| 260℃×10秒 | 88.0 | 94.1 | -2.0 | 1.3 |
| 200℃×1時間 | 69.8 | 90.8 | -2.2 | 9.9 |
| 商品名 |
反射率 （450nm） |
L値 | a値 | b値 |
|---|---|---|---|---|
| 初期 | 87.0 | 93.9 | -1.8 | -0.2 |
| 150℃×10時間 | 84.8 | 93.2 | -2.5 | 0.1 |
| 260℃×10秒 | 85.8 | 93.7 | -2.1 | 0.4 |
| 200℃×1時間 | 83.1 | 93.2 | -2.8 | 2.5 |
COBの実装を想定した信頼性試験150℃×10時間後で、
従来品は反射率が75.2％となるのに対し、8Wは反射率84.8％を保ちます。
特長 金めっき耐性
金めっき処理後の耐熱変色比較
HRS-1-8Wと一般のレジストインキが塗られた基板を用意し、これらに金めっき処理を行う。その後、200℃1時間の熱をかけ、レジストインキの変色度合いを比較しました。
一般レジスト側は熱が加わることでピンク色に変色し、反射率が低下しますが、
８Wは変色ががなく、反射率の低下はありません。つまり、８Wは高い反射率を保つことができます。

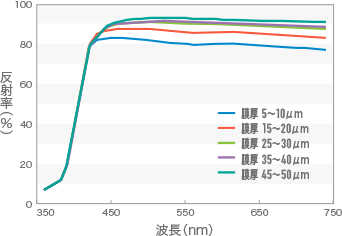

■ 膜厚を厚くすることで光反射率が高くなります
膜厚30μm以上塗装することで、光反射率90％を有します。
| 膜厚 | L値 | a値 | b値 |
反射率 （450nm） |
|---|---|---|---|---|
| 膜厚 5～10μm | 92.1 | -0.7 | -0.8 | 83.6 |
| 膜厚 15～20μm | 94.6 | -1.2 | 0.7 | 87.4 |
| 膜厚 25～30μm | 96.3 | -1.8 | 2.2 | 90.1 |
| 膜厚 35～40μm | 96.5 | -1.8 | 2.6 | 90.0 |
| 膜厚 45～50μm | 97.2 | -1.9 | 3.2 | 90.8 |
■塗膜性能
| 項目 | 試験方法 | HRS-1-8W |
|---|---|---|
| 硬度 | JIS K5600-5-4 | 5H |
| 付着性 | JIS K5600-5-6 | 100/100 |
| 耐溶剤性 | イソプロピルアルコール 室温5分浸漬 | OK |
| アセトン 室温5分浸漬 | OK | |
| 耐酸性 | 10％硫酸 室温30分浸漬 | OK |
| 耐アルカリ性 | 5％水酸化ナトリウム 室温5分浸漬 | OK |
| 耐はんだ性 | JIS C6481 260℃×20秒 | OK |
| 耐金めっき性 |
無電解ニッケル金めっき処理 （Ni：3μm、Au：0.05μm |
OK |
| 耐熱性 | 150℃ × 1000時間 | OK |
| PCT | 121℃×9時間 | OK |
| 燃焼性 | UL94規格 | V-0 |
| 輻射率 |
放熱率計による測定 （測定範囲 3～30μm） |
75～85％ |
| 全塩素量 | 使用原料より算出（計算値） | 100ppm以下 |
| 硫黄量 | 使用原料より算出（計算値） | 含有なし |
■ 電気的特性
| 項目 | 試験方法 | HRS-1-8W |
|---|---|---|
| 絶縁抵抗 | 初期値 | 3.8 × 1012 |
| 24V負荷、60℃ RH90% 1000時間 | 1.0×1012 | |
| 表面抵抗 | JIS C6481-5-10 | 1.0×1013Ω |
| 体積抵抗率 | JIS C6481-5-9 | 1.0×1014Ω・cm |
| 耐電圧 |
500V×1分通電負荷 （測定膜厚20μm） |
OK |
| 比誘電率 | JIS C6481（1MHz） | 評価中 |
| 誘電正接 | JIS C6481（1MHz） | 評価中 |
※上記試験結果は参考値であり、規格値ではありません。
